220 فولت رف جبل مرشح التوافقي النشط
احصل على عرض أسعار مخصص من مرشح توافقي نشط 220 فولت ، المصمم للأداء العالي والاستقرار. تقدم Geya حلولًا مخصصة لتلبية احتياجاتك المحددة ، مما يضمن جودة الطاقة المثلى. كمورد صيني موثوق به ، نضمن الجودة من الدرجة الأولى والتسعير التنافسي. اتصل بنا الآن للحصول على عرض أسعار مخصص ومزيد من التفاصيل!
يوفر مرشح توافقي نشط 220 فولت (AHF) حلاً قويًا للتخفيف التوافقي في أنظمة مرحلة واحدة وثلاث مراحل. توظيف التحكم الرقمي DSP+CPLD المتقدم وطوبولوجيا من ثلاثة مستويات ، هذا مرشح مثبت على الرف يعوض بدقة عن التيارات التوافقية حتى الترتيب الخمسين. يضمن التصميم المعياري التثبيت السهل وقابلية التوسع و صيانة. متوفر في مختلف التصنيفات الحالية (25 أ إلى 150 أ) ، 220 فولت AHF يقلل بشكل فعال من التشويه التوافقي ، ويحسن جودة الطاقة ، و يعزز استقرار النظام. يضمن تبريد الهواء القسري عملية موثوقة. يوفر مرشح التوافقي النشط النشط 220 فولت الحامل مضغوطًا وفعالًا حل للمشاكل التوافقية.
وصف النموذج:
| يا | آه | 0.22 | 50a | / | 4L | R |
| رمز المؤسسة | مرشح التوافقي النشط | مستوى الجهد 0.22: 220v |
السعة المقدرة （kvar） 25/50/75/100/150A | 2L: مرحلة واحدة 3L: ثلاث مراحل ثلاثية 4L: ثلاثة مراحل أربعة أسلاك |
R: رف جبل |
سمات:
● استخدم DSP+CPLD جميع CORLE DIGITAL CORM ، تقنية طوبولوجيا من ثلاثة مستويات ،
خوارزمية الكشف التوافقي المتقدمة واستراتيجية التحكم في PWM لتحقيقها
تعويض دقيق للتيار التوافقي.
● اعتماد تصميم معياري ، والذي يسهل الاتصال الموازي للعديد
الوحدات النمطية ، وتستغرق مساحة صغيرة وسهلة الصيانة.
● التصميم الهيكلي للقنوات الجوية المستقلة والمستودعات المستقلة
يضمن التشغيل المستقر للمعدات.
● يمكنه تصفية التوافقيات في مجموعة واسعة من التوافقيات ، من 2 إلى 50
التوافقيات ، وحل مشكلة عدم التوازن ثلاثية الطور في نفس الوقت.
● معدل التصفية التوافقي مرتفع. إذا سمحت السعة ، التوافقي
يمكن أن يصل معدل التصفية الحالي إلى 95 ٪. حدد الحد الحالي بنسبة 100 ٪
الإخراج لضمان التشغيل المستقر على المدى الطويل للمعدات.
التطبيقات:
220 فولت رف جبل المرشحات التوافقية النشطة ابحث عن التطبيق في إعدادات متنوعة تتطلب التحكم التوافقي الدقيق:
● مراكز البيانات:حماية الخوادم الحساسة و
المعدات من الاضطرابات الناجمة عن التوافقي.
● المرافق الطبية:ضمان قوة موثوقة للنقود
الأجهزة والأنظمة الطبية.
● الإعدادات الصناعية:تحسين الأداء و
عمر المعدات الإلكترونية الحساسة.
● المباني التجارية:الحفاظ على جودة الطاقة و
تقليل تكاليف الطاقة.
يوفر مرشحات التوافقي النشطة 220 فولت رفًا توافقيًا فعالًا التخفيف من مجموعة من المعدات الحساسة والأنظمة الحرجة.
المعلمات الفنية:
| سلسلة 220 فولت | سلسلة 380V | سلسلة 500V | سلسلة 690V | ||
| ارتفاع | <2000m ، أكثر من 2000 متر ، derate وفقا ل GB/T3859.2 | ||||
| درجة الحرارة المحيطة | -20 ～+50 ℃ | ||||
| الرطوبة النسبية | ≤ 90 ٪ ، لا تكثيف على السطح عندما يكون الشهري الحد الأدنى لدرجة الحرارة هو 25 ℃ | ||||
| مستوى التلوث | المستوى الثالث أدناه | ||||
| الجهد التشغيل | AC220V ± 20 ٪ | AC380V ± 20 ٪ | AC500V ± 20 ٪ | AC690V ± 20 ٪ | |
| تردد العمل | 50 هرتز ± 5 ٪ | ||||
| التعويض الحالي | 25A | 25/50/75/100/150A | 100A | 100A | |
| هيكل الشبكة | ل/ن | 3P3W/3P4W | 3P3W/3P4W | 3P3W/3P4W | |
| عدد الوحدات متصلة بالتوازي |
Ulimited | ||||
| كفاءة الآلة العامة | ≥97 ٪ | ||||
| هيكل الشبكة | 32 كيلو هرتز | 16 كيلو هرتز | 12.8 كيلو هرتز | 12.8 كيلو هرتز | |
| نطاق التعويض | 2 ～ 50times ، معدل تعويض واحد قابل للتعديل | ||||
| اختيار الوظيفة | القوة التفاعلية | القوة التفاعلية ، الطاقة التفاعلية + عدم التماثل | |||
| القوة التفاعلية معدل التعويض |
≥95 ٪ | > 92 ٪ | |||
| تصفية محايدة القدرة |
قدرة تصفية الخط المحايد هي 3 أضعاف الطور تصفية القدرة | ||||
| وقت الاستجابة الكامل | ＜ 10 مللي ثانية | ＜ 40ms | ＜ 40ms | ＜ 40ms | |
| ضوضاء | ≤60db | ≤60db | ≤65db | ≤65db | |
| طريقة التحكم | واجهة RS485 ثنائية الاتجاه (يدعم GPRS/WiFi) | ||||
| حماية | الحمل الزائد ، والبرامج/الأجهزة الزائدة ، الجهد الزائد للشبكة والجهد ، انقطاع التيار الكهربائي ، درجة الحرارة ، التردد حماية الشذوذ ، إلخ. | الحمل الزائد ، والبرامج/الأجهزة الزائدة ، الجهد الزائد للشبكة والجهد ، خلل الجهد الشبكة ، انقطاع التيار الكهربائي ، درجة الحرارة المفرطة ، وخلل التردد ، دائرة قصيرة الحماية ، إلخ. | |||
| طريقة التثبيت | رف/مثبت على الجدار | رف | |||
| خط وارد | العودة الواردة （نوع الرف） 、 العلوي الوارد （مثبت على الحائط） | مرة أخرى الخط الوارد | |||
| مستوى الحماية | IP20 | ||||

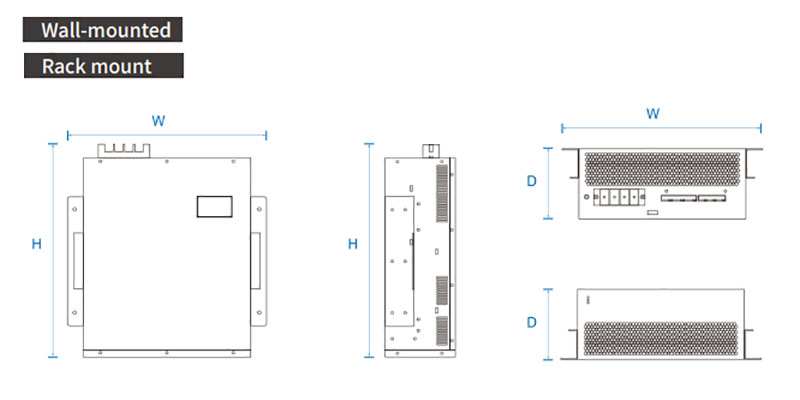

النموذج والمواصفات:
| النماذج | ||||
|---|---|---|---|---|
| رقم النموذج | تيار مصنّف (أ) | جهد النظام (V) | الأبعاد (d*w*h) | طريقة التبريد |
| GY APF-0.22-25A/2L-R/W. | 25 | 220 | 220*330*160mm | تبريد الهواء القسري |
| GY APF-0.4-25A/4L-R/W. | 25 | 380 ± 20 ٪ | 460*490*89mm | |
| GY APF-0.4-50A/4L-R/W. | 50 | 380 ± 20 ٪ | 460*490*89mm | |
| GY APF-0.4-75A/4L-R/W. | 75 | 380 ± 20 ٪ | 500*510*190mm | |
| GY APF-0.4-100A/4L-R/W. | 100 | 380 ± 20 ٪ | 500*550*240mm | |
| GY APF-0.4-150A/4L-R/W. | 150 | 380 ± 20 ٪ | 500*550*240mm | |
| GY APF-0.5-100A/4L-R/W. | 100 | 500 ± 20 ٪ | 495*675*275mm | |
| GY APF-0.69-100A/4L-R/W. | 100 | 690 ± 20 ٪ | 495*675*275mm | |
