المبادئ الأساسية للمرشحات التوافقية النشطة

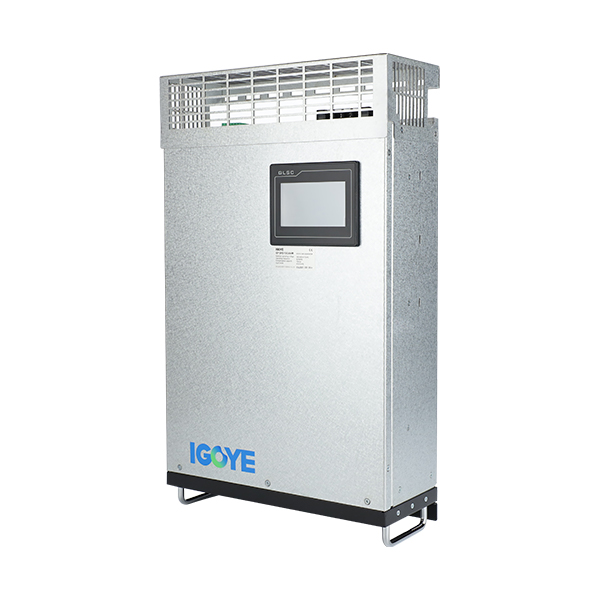

المرشحات التوافقية النشطةهي معدات خاصة جديدة للتحكم التوافقي في الطاقة المصنوعة من تقنية إلكترونيات الطاقة الحديثة وتكنولوجيا معالجة الإشارات الرقمية استنادًا إلى أجهزة DSP عالية السرعة. وهو يتألف من جزأين رئيسيين: دائرة التشغيل الحالية الأوامر ودائرة توليد الحالية التعويض. تراقب دائرة التشغيل الحالية الأوامر التيار في السطر في الوقت الفعلي ، وتحول الإشارة الحالية التناظرية إلى إشارة رقمية ، ويرسلها إلى معالج الإشارة الرقمية عالية السرعة (DSP) لمعالجة الإشارات ، ويفصل التوافقيات عن الموجة الأساسية ، ويرسل نبضات الدافع إلى دائرة الجيل الحالية في شكل تعديل النبض (PWM) السعة والقطبية المعاكسة مثل التيار التوافقي الشبكة وحقنها في الشبكة ، وتعويض أو تعويض التيار التوافقي ، والقضاء على التوافقيات السلطة.

المزايا الفنية: الأخضر

تصل الكفاءة إلى 97.2 ٪ ، مما يوفر حوالي 6500 كيلو واط ساعة من الكهرباء سنويًا مقارنة بالمرشحات النشطة مع كفاءة 95 ٪

طوبولوجيا الكفاءة العالية تعزز خوارزمية التحكم

التصميم الحراري والتحسين الهيكلي بناءً على نماذج دقيقة

التصغير

المجلد هو 1/6 فقط من العلامات التجارية السائدة المماثلة ، ويشغل مساحة أقل

القابل للتكيف مع ظروف العمل المختلفة ، وابتكار التثبيت ، والتركيب المثبت على الحائط أو المثبت على الرف يستخدم مواد خام أقل ويحمي البيئة

ذكي

تعويض عن نظام التوافقيات المحددة القابلة للتعديل والتعويض عن تعويض الطاقة التفاعلية السعة.

الشكل

N+1 التكرار يحسن بشكل كبير موثوقية النظام. خط الإنتاج ، ضمان جودة أفضل. تقليل نقاط الفشل الفردية في النظام. اتصال متوازي مرن للتكيف مع ظروف العمل المختلفة.

الخصائص الوظيفية

قم بتصفية التوافقيات 2 ~ 50 في نفس الوقت ، أو حدد أي التوافقيات في غضون 2 ~ 50 للتعويض. وقت الاستجابة أقل من 300μs

استخدم طريقة التحكم الرقمية الكاملة 3DSP+CPLD والعلامة التجارية الشهيرة عالميًا IGBT ، والتحكم في الحلقة المغلقة ، والتصفية التوافقية الدقيقة
