مولد VAR ثابت من نوع الخزانة
تقديم مولد VAR ثابت من نوع الخزانة هو الحل الأمثل لاحتياجات الحافلات الخاصة بك!. تصحيح ديناميكي ، <10 مللي ثانية استجابة ، تصميم معياري. مثالي للصناعة الثقيلة والنفط والغاز والتعدين والطاقة المتجددة.
توفر مولدات VAR الثابتة المتقدمة من نوع الخزانة تعويضًا تفاعليًا عالي السعة للتطبيقات الصناعية. توفر هذه الأنظمة ، الموجودة في خزائن قوية ، تصحيحًا ديناميكيًا ودقيقًا لتقلبات عامل الطاقة ، وتحسين استقرار النظام وكفاءته. باستخدام التحكم الرقمي DSP+CPLD المتقدم وتكنولوجيا الطوبولوجيا من ثلاثة مستويات ، فإنها توفر أوقات استجابة سريعة (<10 مللي ثانية) لتختلف متطلبات الحمل. يتيح التصميم المعياري توسيع السعة المرنة من خلال الاتصال الموازي بوحدات متعددة. تشمل الميزات الرئيسية تبريد الهواء القسري ، وميزات الحماية الشاملة (الجهد الزائد ، الجهد السفلي ، التيار الزائد ، إلخ) ، وقدرات المراقبة عن بُعد. متوفر في مختلف تصنيفات KVAR ومستويات الجهد لتناسب أنظمة الطاقة الصناعية المتنوعة.
وصف النموذج:
| يا | ASVG | 0.4 | 50 كيلو | / | 4L | C |
| رمز المؤسسة | مولد VAR ثابت | مستوى الجهد 0.22: 220v 0.4: 380V ± 20 ٪ 0.5: 500V ± 20 ٪ 0.69: 690V ± 20 ٪ |
السعة المقدرة (KVAR) 5/15/35/50/75/100KVAR | 2L: مرحلة واحدة 3L: ثلاثة مراحل ثلاثة أسلاك 4L: ثلاثة مراحل أربعة أسلاك |
ج: كابين |
سمات:
● استخدم DSP+CPLD لجميع جوهر التحكم الرقمي ، وتكنولوجيا الطوبولوجيا ثلاثية المستويات ، وخوارزمية الكشف عن الطاقة التفاعلية المتقدمة واستراتيجية التحكم في PWM لتحقيق تعويض ديناميكي ودقيق للطاقة التفاعلية.
● اعتماد التصميم المعياري ، الذي يسهل الاتصال الموازي بوحدات متعددة ، يأخذ مساحة صغيرة ويسهل الحفاظ عليه.
● يضمن التصميم الهيكلي للقنوات الجوية المستقلة والمستودعات المستقلة التشغيل المستقر للمعدات.
● قم بتنفيذ تعويض ديناميكي كامل المدى للقوة التفاعلية الاستقرائية والقوة التفاعلية السعة ، وحل مشكلة عدم التوازن ثلاثية الطور في نفس الوقت.
● تكون سرعة الاستجابة الديناميكية للحمل على مستوى المللي ثانية ، والتي يمكن أن تحقق تعويضًا ديناميكيًا ودقيقًا للطاقة التفاعلية لأحمال التأثير.
التطبيقات:
تجد مولدات VAR ثابتة من نوع الخزانة تطبيقًا في الصناعات التي تتطلب تعويضًا كبيرًا في الطاقة التفاعلية. تشمل الاستخدامات الشائعة:
● الصناعة الثقيلة:تستفيد مصانع الصلب ونباتات الأسمنت وغيرها من العمليات الصناعية الثقيلة من تحسين جودة الطاقة وتقليل استهلاك الطاقة.
● النفط والغاز:الحفاظ على الطاقة المستقرة في مطالبة بيئات استخراج النفط والغاز والمعالجة.
● عمليات التعدين:ضمان توصيل الطاقة الموثوق به لعمليات التعدين ، حتى مع الأحمال المتقلب.
● تكامل الطاقة المتجددة:تنعيم تقلبات الطاقة من مصادر الطاقة المتجددة مثل الطاقة الشمسية وطاقة الرياح.
● أنظمة الطاقة المنفعة:تعزيز استقرار الشبكة وجودة الطاقة في شبكات توزيع الطاقة على نطاق واسع.
توفر مولدات VAR ثابتة من نوع الخزانة حلاً قويًا وفعالًا لتحسين أنظمة الطاقة في البيئات الصناعية الصعبة.
المعلمات الفنية:
| سلسلة 220 فولت | سلسلة 380V | سلسلة 500V | سلسلة 690V | |||
| ارتفاع | <2000m ، أكثر من 2000 متر ، derate وفقا ل GB/T3859.2 | |||||
| درجة الحرارة المحيطة | -20 ～+50 ℃ | |||||
| الرطوبة النسبية | ≤ 90 ٪ ، لا يوجد تكثيف على السطح عندما يكون الحد الأدنى الشهري درجة الحرارة 25 ℃ | |||||
| مستوى التلوث | المستوى الثالث أدناه | |||||
| الجهد التشغيل | AC220V ± 20 ٪ | AC380V ± 20 ٪ | AC500V ± 20 ٪ | AC690V ± 20 ٪ | ||
| تردد العمل | 50 هرتز ± 5 ٪ | |||||
| قدرة التعويض المقدرة | 5kvar | 15/35/50/75/100KVAR | 90kvar | 120KVAR | ||
| هيكل الشبكة | ل/ن | 3P3W/3P4W | ||||
| عدد الوحدات المتصلة بالتوازي | Ulimited | |||||
| كفاءة الآلة العامة | ≥97 ٪ | |||||
| التردد الواقعة | 32 كيلو هرتز | 16 كيلو هرتز | 12.8 كيلو هرتز | 12.8 كيلو هرتز | ||
| اختيار الوظيفة | القوة التفاعلية | رد الفعل 、 رد الفعل+خلل | ||||
| معدل تعويض الطاقة التفاعلي | ≥99 ٪ | > 95 ٪ | ||||
| وقت الاستجابة الكامل | <10ms | |||||
| ضوضاء | ≤60db | ≤60db | ≤65db | ≤65db | ||
| طريقة التحكم | واجهة RS485 ثنائية الاتجاه (يدعم GPRS/WiFi) | |||||
| حماية | التحميل الزائد ، والبرامج/الأجهزة الزائدة ، الجهد الزائد للشبكة والجهد الأسفل ، انقطاع التيار الكهربائي ، ودرجة الحرارة ، وحماية خلل التردد ، إلخ. | التحميل الزائد ، والبرامج/الأجهزة الزائدة ، الجهد الزائد للشبكة والجهد السفلي ، اختلال الجهد الشبكة ، انقطاع التيار الكهربائي ، درجة الحرارة ، خلل التردد ، حماية دائرة اللقطة ، إلخ. | ||||
| طريقة التثبيت | رف/مثبت على الجدار | رف | ||||
| خط وارد | العودة الواردة （نوع الرف） 、 العلوي الوارد （مثبت على الحائط） | مرة أخرى الخط الوارد | ||||
| مستوى الحماية | IP20 | |||||
النموذج والمواصفات:

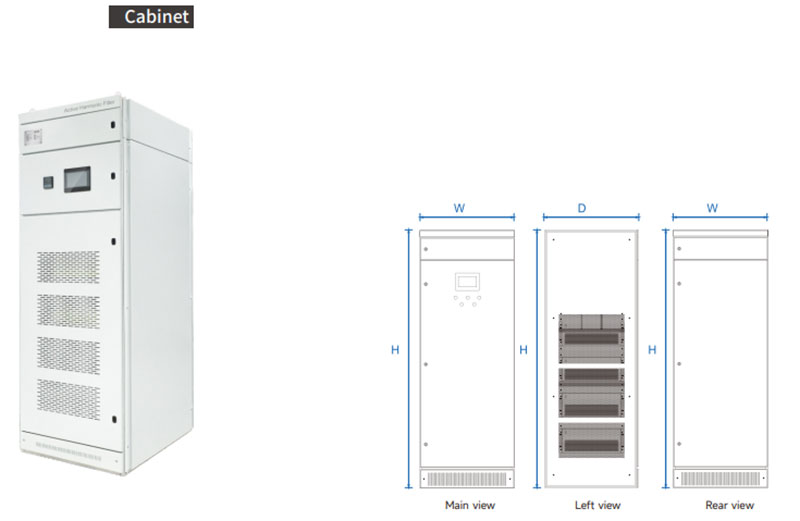

| نموذج جهاز الخزانة | ||||
|---|---|---|---|---|
| رقم النموذج | قدرة التعويض (KVAR) | جهد النظام (V) | الأبعاد (d*w*h) | طريقة التبريد |
| GY ASVG-0.4-200K/4L-C | 200 | 380 ± 20 ٪ | 800*1000*2200mm | تبريد الهواء القسري |
| GY ASVG-0.4-250K/4L-C | 250 | 380 ± 20 ٪ | 800*1000*2200mm | |
| GY ASVG-0.4-300K/4L-C | 300 | 380 ± 20 ٪ | 800*1000*2200mm | |
| GY ASVG-0.4-400K/4L-C | 400 | 380 ± 20 ٪ | 800*1000*2200mm | |
| GY ASVG-0.5-270K/4L-C | 270 | 500 ± 20 ٪ | 800*1000*2200mm | |
| GY ASVG-0.69-360K/4L-C | 360 | 690 ± 20 ٪ | 800*1000*2200mm | |
الكلمات الساخنة: مولد VAR ثابت من نوع الخزانة
