مولد VAR الثابت المتقدم مثبت على الحائط
Geya هي الشركة المصنعة للولايات المتقدمة المتقدمة في الصين الثابتة. يستخدم التحكم الرقمي ، ويوفر استجابة سريعة (<10 مللي ثانية) ، وتصحيح الاختلالات ، ويحسن عامل الطاقة. مثالية لتطبيقات الطاقة السكنية والصناعية والمتجددة.
وصف المنتج:
Advance Static Var Generator: سلسلة GY ASVG هي حل متقدم لتعويض الطاقة التفاعلي الديناميكي. يستخدم ASVG المثبت على الحائط هذا العاكس من نوع الجهد متصلًا بالتوازي مع الشبكة ، مما يتيح التحكم في الطاقة التفاعلية الدقيقة والسريعة. تضمن النواة الرقمية DSP+CPLD ، طوبولوجيا ثلاثية المستويات ، والخوارزميات المتقدمة تعويضًا دقيقًا ، وحل عدم توازن ثلاث مراحل وتحسين عامل القدرة. مع وقت استجابة أقل من 10 مللي ثانية ، فهو مثالي للتطبيقات ذات الأحمال المتقلبة. مناسبة لتطبيقات الطاقة السكنية والصناعية والمتجددة.
وصف النموذج:
| يا | ASVG | 0.4 | 50 كيلو | / | 4L | W |
| رمز المؤسسة | المولد الثابت فار المولد | مستوى الجهد 0.22: 220v 0.4: 380V ± 20 ٪ 0.5: 500V ± 20 ٪ 0.69: 690V ± 20 ٪ |
السعة المقدرة (KVAR) 5/15/35/50/75/100KVAR | 2L: مرحلة واحدة 3L: ثلاثة مراحل ثلاثة أسلاك 4L: ثلاثة مراحل أربعة أسلاك |
W: مثبت على الجدار |
سمات:
● استخدم DSP+CPLD لجميع جوهر التحكم الرقمي ، وتكنولوجيا الطوبولوجيا ثلاثية المستويات ، وخوارزمية الكشف عن الطاقة التفاعلية المتقدمة واستراتيجية التحكم في PWM لتحقيق تعويض ديناميكي ودقيق للطاقة التفاعلية.
● اعتماد التصميم المعياري ، الذي يسهل الاتصال الموازي بوحدات متعددة ، يأخذ مساحة صغيرة ويسهل الحفاظ عليه.
● يضمن التصميم الهيكلي للقنوات الجوية المستقلة والمستودعات المستقلة التشغيل المستقر للمعدات.
● قم بتنفيذ تعويض ديناميكي كامل المدى للقوة التفاعلية الاستقرائية والقوة التفاعلية السعة ، وحل مشكلة عدم التوازن ثلاثية الطور في نفس الوقت.
● تكون سرعة الاستجابة الديناميكية للحمل على مستوى المللي ثانية ، والتي يمكن أن تحقق تعويضًا ديناميكيًا ودقيقًا للطاقة التفاعلية لأحمال التأثير.
التطبيقات:
يعد مولد VAR الثابت المتقدم مناسبًا لنظام توزيع الطاقة السكني ، وصناعة الصرف الصحي ومياه الصرف الصحي ، والصناعة الكهروضوئية الموزعة ، والصناعة الكيميائية ، وصناعة الألياف الكيميائية وصناعة البترول ، والمعادن ، وصناعة المسبك والأسمنت ، وصناعة الفحم والتعدين ، وصناعة صناعة السيارات ، وما إلى ذلك.
المعلمات الفنية:
| سلسلة 220 فولت | سلسلة 380V | سلسلة 500V | سلسلة 690V | |||
| ارتفاع | <2000m ، أكثر من 2000 متر ، derate وفقا ل GB/T3859.2 | |||||
| درجة الحرارة المحيطة | -20 ～+50 ℃ | |||||
| الرطوبة النسبية | ≤ 90 ٪ ، لا يوجد تكثيف على السطح عندما يكون الحد الأدنى الشهري درجة الحرارة 25 ℃ | |||||
| مستوى التلوث | المستوى الثالث أدناه | |||||
| الجهد التشغيل | AC220V ± 20 ٪ | AC380V ± 20 ٪ | AC500V ± 20 ٪ | AC690V ± 20 ٪ | ||
| تردد العمل | 50 هرتز ± 5 ٪ | |||||
| قدرة التعويض المقدرة | 5kvar | 15/35/50/75/100KVAR | 90kvar | 120KVAR | ||
| هيكل الشبكة | ل/ن | 3P3W/3P4W | ||||
| عدد الوحدات المتصلة بالتوازي | Ulimited | |||||
| كفاءة الآلة العامة | ≥97 ٪ | |||||
| تواتر التشغيل | 32 كيلو هرتز | 16 كيلو هرتز | 12.8 كيلو هرتز | 12.8 كيلو هرتز | ||
| اختيار الوظيفة | القوة التفاعلية | رد الفعل 、 رد الفعل+خلل | ||||
| معدل تعويض الطاقة التفاعلي | ≥99 ٪ | > 95 ٪ | ||||
| وقت الاستجابة الكامل | <10ms | |||||
| ضوضاء | ≤60db | ≤60db | ≤65db | ≤65db | ||
| طريقة التحكم | واجهة RS485 ثنائية الاتجاه (يدعم GPRS/WiFi) | |||||
| حماية | التحميل الزائد ، والبرامج/الأجهزة الزائدة ، الجهد الزائد للشبكة والجهد الأسفل ، انقطاع التيار الكهربائي ، ودرجة الحرارة ، وحماية خلل التردد ، إلخ. | التحميل الزائد ، والبرامج/الأجهزة الزائدة ، الجهد الزائد للشبكة والجهد السفلي ، اختلال الجهد الشبكة ، انقطاع التيار الكهربائي ، درجة الحرارة ، خلل التردد ، حماية دائرة اللقطة ، إلخ. | ||||
| طريقة التثبيت | رف/مثبت على الجدار | رف | ||||
| خط وارد | العودة الواردة （نوع الرف） 、 العلوي الوارد （مثبت على الحائط） | مرة أخرى الخط الوارد | ||||
| مستوى الحماية | IP20 | |||||
النموذج والمواصفات:
| النماذج | ||||
|---|---|---|---|---|

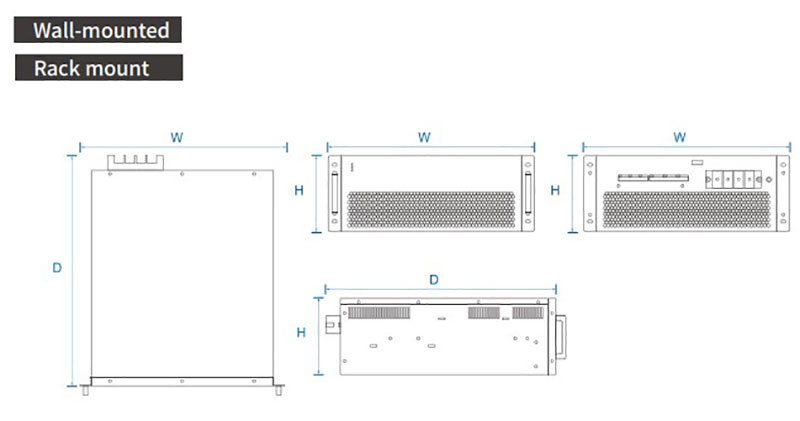

| رقم النموذج | قدرة التعويض (KVAR) | جهد النظام (V) | الأبعاد (d*w*h) | طريقة التبريد |
| GY ASVG-0.22-5K/2L-R/W. | 5 | 220 | 220*330*160mm | تبريد الهواء القسري |
| GY ASVG-0.4-15K/4L-R/W. | 15 | 380 ± 20 ٪ | 460*520*89mm | |
| GY ASVG-0.4-35K/4L-R/W. | 35 | 380 ± 20 ٪ | 460*520*89mm | |
| GY ASVG-0.4-50K/4L-R/W. | 50 | 380 ± 20 ٪ | 500*540*190mm | |
| GY ASVG-0.4-75k/4L-R/W | 75 | 380 ± 20 ٪ | 500*580*240mm | |
| GY ASVG-0.4-100K/4L-R/W. | 100 | 380 ± 20 ٪ | 500*580*240mm | |
| GY ASVG-0.5-90K/4L-R/W. | 90 | 500 ± 20 ٪ | 495*675*275mm | |
| GY ASVG-0.69-120K/4L-R/W. | 120 | 690 ± 20 ٪ | 495*675*275mm | |
الكلمات الساخنة: مولد VAR الثابت المتقدم مثبت على الحائط
